برای استعلام کنترل ولو سامسون 3241 چه اطلاعاتی لازم است؟
پیش از استعلام کنترل ولو سامسون 3241، اطلاعات پلاک، شرایط فرایند، ظرفیت عبور، عملگر و پوزیشنر را آماده کنید. این راهنما چک‌لیست خرید و متن پیشنهادی درخواست قیمت را ارائه می‌کند.
برای خرید و استعلام کنترل ولو سامسون 3241، نام مدل و سایز شیر به‌تنهایی کافی نیست. مشخصات سیال، شرایط فرایند، ظرفیت عبور، جنس قطعات، نوع عملگر و تجهیزات جانبی نیز باید روشن باشند. دو مجموعه با بدنه مدل 3241 ممکن است از نظر عملکرد و اقلام همراه تفاوت داشته باشند؛ بنابراین مقایسه قیمت زمانی معنی‌دار است که مشخصات و محدوده تأمین آن‌ها یکسان باشد.
در این راهنما، اطلاعات لازم برای تعویض شیر موجود یا انتخاب تجهیز جدید را مرور می‌کنیم. در پایان نیز یک متن آماده استعلام قرار دارد که می‌توانید آن را با اطلاعات واقعی تجهیز تکمیل کنید.
کنترل ولو سامسون 3241 چیست؟

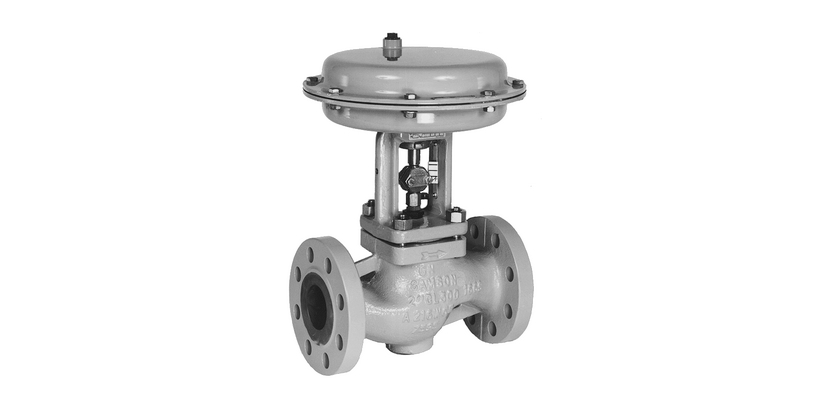

سامسون 3241 یک شیر کنترل گلوب دو راهه است. در این نوع شیر، حرکت پلاگ نسبت به سیت، سطح عبور سیال را تغییر می‌دهد و امکان تنظیم جریان را فراهم می‌کند.
در مجموعه‌های پنوماتیکی معرفی‌شده توسط سازنده، ترکیب 3241-1 از عملگر 3271 و ترکیب 3241-7 از عملگر 3277 استفاده می‌کند. مدل پوزیشنر، وضعیت عملکرد هنگام قطع هوا و سایر متعلقات باید برای هر مجموعه جداگانه مشخص شوند.
برای مشاهده معرفی تجهیز و دسترسی به اطلاعات مرتبط، به صفحه کنترل ولو سامسون مدل 3241 مراجعه کنید.
برای تعویض شیر موجود، چه اطلاعاتی از پلاک لازم است؟
اگر هدف، جایگزینی تجهیز نصب‌شده است، ابتدا از پلاک بدنه شیر، پلاک عملگر و پلاک پوزیشنر عکس واضح تهیه کنید. یک تصویر کامل از مجموعه و اتصالات آن نیز به شناسایی کمک می‌کند.
اطلاعات این اجزا یکسان نیست؛ دانستن مدل بدنه، مشخصات کامل عملگر یا پوزیشنر را تعیین نمی‌کند. اطلاعات خوانا را با مدارک قبلی تجهیز تطبیق دهید، از جمله:
مدل کامل و شماره سریال یا شماره سفارش؛
سایز و رده فشار؛
جنس بدنه و مشخصات مواد درج‌شده؛
ضریب جریان با همان عنوان و واحد ثبت‌شده، مانند Kv یا Cv؛
مشخصه جریان و اطلاعات اجزای داخلی، در صورت درج؛
شناسه پیکربندی تجهیز، در صورت وجود.
شکل و اطلاعات پلاک ممکن است با نسخه و سال ساخت متفاوت باشد. اگر بخشی خوانا نیست، آن را «نامشخص» ثبت کنید؛ مشخصات فنی را از روی ظاهر یا یک تجهیز مشابه حدس نزنید.
چک‌لیست اطلاعات لازم برای استعلام سامسون 3241
جدول زیر کمک می‌کند درخواست شما از ابتدا روشن باشد. اگر اطلاعاتی در دسترس نیست، همان مورد را برای بررسی مشخص کنید.
| موضوع | اطلاعات موردنیاز |
|---|---|
| محدوده تأمین | تجهیز کامل، شیر بدون عملگر، عملگر، پوزیشنر یا قطعه یدکی؛ همراه تعداد |
| مشخصات مکانیکی | سایز، استاندارد اتصال، رده PN یا Class و جنس موردنیاز |
| سیال و شرایط کار | نام و حالت سیال، دما، فشار ورودی و خروجی و دبی حداقل، عادی و حداکثر؛ با واحد |
| ظرفیت و قطعات داخلی | Kv یا Cv در صورت مشخص‌بودن، مشخصه جریان، جنس تریم و نوع آب‌بندی موردنیاز |
| عملگر | مدل، فشار هوای در دسترس و وضعیت موردنیاز شیر هنگام قطع هوا |
| پوزیشنر و متعلقات | مدل یا نیاز کنترلی، سیگنال یا پروتکل و تجهیزات جانبی موردنیاز |
| مدارک شناسایی | عکس پلاک‌ها، دیتاشیت، شماره سفارش قبلی و تصویر مجموعه |
| شرایط درخواست | وضعیت موردقبول کالا، مدارک همراه و موعد تحویل موردنیاز |
برای انتخاب جدید، چرا سایز لوله کافی نیست؟
در انتخاب یک کنترل ولو جدید، سایز خط لوله تنها یکی از اطلاعات ورودی است. ظرفیت موردنیاز شیر باید با شرایط واقعی فرایند بررسی شود.
فشار ورودی و خروجی را برای حالت‌های مختلف دبی مشخص کنید و بنویسید فشارها مطلق یا گیج هستند. برای دبی گاز نیز مبنای اعلام حجم، مانند شرایط استاندارد یا شرایط کار، باید روشن باشد.
خواص سیال، از جمله چگالی و در موارد لازم ویسکوزیته و فشار بخار، در بررسی انتخاب اثر دارند. اگر ضریب جریان محاسبه نشده است، درخواست بررسی ظرفیت بدهید؛ عدد Kv یا Cv یک شیر هم‌سایز را بدون تطبیق شرایط کپی نکنید. همچنین این دو ضریب را بدون توجه به تعریف و واحدشان یکسان در نظر نگیرید.
در جدول‌های فنی سامسون 3241، برای بعضی سایزها ظرفیت‌های متفاوت ارائه شده است. بنابراین عبارت «شیر 3241 با سایز مشخص» به‌تنهایی برای تعیین پیکربندی مناسب کافی نیست.
نسخه، مواد، عملگر و پوزیشنر را دقیق مشخص کنید
سامسون اطلاعات نسخه DIN مدل 3241 را در سند T 8015 و نسخه ANSI را در سند T 8012 ارائه می‌کند. هنگام استعلام، استاندارد اتصال و رده فشار باید با تجهیز موجود یا نیاز پروژه تطبیق داشته باشند.
عبارت‌هایی مانند «دو اینچ» یا «بدنه استیل» همه مشخصات لازم را روشن نمی‌کنند. نوع اتصال، گرید جنس و سایر الزامات را از دیتاشیت یا مدارک واقعی بنویسید. محدوده کلی فشار و دمای یک خانواده محصول نیز نباید به تمام پیکربندی‌های آن تعمیم داده شود.
برای مجموعه پنوماتیکی، وضعیت موردنیاز هنگام قطع هوای تغذیه را مشخص کنید:
Fail-close: شیر در قطع هوای تغذیه بسته می‌شود.
Fail-open: شیر در قطع هوای تغذیه باز می‌شود.
این وضعیت باید با نیاز فرایند تطبیق داده شود؛ نام مدل 3241 به‌تنهایی آن را تعیین نمی‌کند.
مدل پوزیشنر و سیگنال یا پروتکل موردنیاز را نیز جداگانه بنویسید. وجود لیمیت‌سوئیچ، شیر برقی، فیلتررگولاتور یا الزامات حفاظت انفجاری را از روی نام شیر فرض نکنید؛ اقلام موردنیاز باید در درخواست و پیشنهاد فروشنده مشخص باشند.
پیشنهادهای قیمت را چگونه مقایسه کنیم؟
پیش از مقایسه عدد نهایی، بررسی کنید هر پیشنهاد دقیقاً شامل چه تجهیزی است. قیمت بدنه شیر بدون عملگر را نمی‌توان مستقیماً با قیمت مجموعه کامل دارای پوزیشنر مقایسه کرد.
برای هر پیشنهاد، این موارد را کنار هم قرار دهید:
مدل کامل شیر و اجزای همراه؛
سایز، رده فشار، مواد و ظرفیت عبور؛
مشخصات عملگر و پوزیشنر؛
فهرست متعلقات و اقلام خارج از تأمین؛
وضعیت کالا، مدارک همراه و زمان تحویل.
اگر فروشنده مشخصه‌ای متفاوت از درخواست پیشنهاد کرده است، تفاوت و دلیل آن باید پیش از سفارش روشن شود. اطلاعات مبهم را با عبارت‌هایی مانند «مطابق نیاز» یا «مشابه قبلی» نهایی نکنید؛ مشخصات قابل تطبیق بخواهید.
متن آماده برای ارسال استعلام کنترل ولو سامسون 3241
می‌توانید قالب زیر را با اطلاعات واقعی تکمیل کنید. برای بخش‌های نامشخص، عبارت «نیازمند بررسی» بنویسید.
موضوع: استعلام کنترل ولو سامسون 3241
نوع درخواست و تعداد: …
هدف درخواست؛ جایگزینی تجهیز موجود یا انتخاب جدید: …
مدل کامل، شماره سریال یا سفارش و شناسه پیکربندی در صورت وجود: …
سایز، استاندارد اتصال، رده فشار و جنس: …
سیال و دمای کاری: …
دبی حداقل، عادی و حداکثر با واحد: …
فشار ورودی و خروجی هر حالت، با واحد و ذکر مطلق یا گیج: …
Kv یا Cv و مشخصات قطعات داخلی، در صورت وجود: …
مدل عملگر، فشار هوا و وضعیت موردنیاز هنگام قطع هوا: …
مدل پوزیشنر، سیگنال یا پروتکل و متعلقات: …
مدارک همراه و موعد تحویل موردنیاز: …
پیوست‌ها: عکس پلاک‌ها، تصویر مجموعه و دیتاشیت موجود.
پرسش‌های متداول
آیا همه کنترل ولوهای سامسون 3241 مشخصات یکسان دارند؟
خیر. نسخه، سایز، مواد، ظرفیت عبور، آب‌بندی و اجزای همراه باید برای همان تجهیز بررسی شوند. نام مدل به‌تنهایی مشخصات کامل یک مجموعه را نشان نمی‌دهد.
اگر پلاک تجهیز خوانا نباشد، چگونه استعلام بدهیم؟
عکس‌های موجود، شماره‌های خوانا، دیتاشیت و مدارک سفارش قبلی را ارسال کنید. موارد نامشخص را برای بررسی علامت بزنید و از روی ظاهر، مشخصه قطعی ننویسید.
برای سفارش قطعه یدکی، نام مدل 3241 کافی است؟
معمولاً اطلاعات بیشتری لازم است. فرم رسمی قطعات سامسون، اطلاعات شناسایی تجهیز مانند شناسه پیکربندی یا شماره سفارش و مشخصات پلاک را درخواست می‌کند. نام قطعه و تعداد موردنیاز را نیز همراه این مدارک ارسال کنید.
