کنترل ولو سه راهه پنوماتیک سامسون مدل 3244

توضیحات

کنترل ولو سامسون مدل 3244 یک شیر کنترلی سه‌راهه (Three-Way Globe Valve) از برند معتبر سامسون است که برای تنظیم جریان سیالات در فرآیندهای صنعتی طراحی شده است.

مقدمه

کنترل ولو سامسون مدل 3244 با قابلیت‌های میکسینگ (مخلوط‌کننده) و داراتینگ (تقسیم‌کننده)، گزینه‌ای ایده‌آل برای صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های HVAC است. در این مقاله، با مشخصات فنی، کاربردها، مزایا، نحوه نصب و نکات خرید کنترل ولو 3244 آشنا می‌شوید تا انتخابی دقیق و حرفه‌ای داشته باشید.

کنترل ولو سامسون مدل 3244 چیست؟

کنترل ولو سامسون 3244 یک شیر کنترلی سه‌راهه با بدنه چدنی یا استیل است که برای کنترل جریان سیالات (مایع، گاز و بخار) در سیستم‌های صنعتی استفاده می‌شود. این شیر با اکچویتورهای پنوماتیک (تیپ 3271 و 3277) یا الکتریکی کوپل می‌شود و به دلیل طراحی ماژولار، انعطاف‌پذیری بالایی در کاربردهای مختلف دارد. مدل 3244 در دو نوع اصلی عرضه می‌شود:

• میکسینگ (Mixing): برای ترکیب دو جریان ورودی و تولید یک جریان خروجی.
• دایورتینگ (Diverting): برای تقسیم یک جریان ورودی به دو جریان خروجی.

این شیر مطابق با استانداردهای EN 8083 سامسون طراحی شده و برای خطوط با فشار و دمای متوسط تا بالا مناسب است.

مشخصات فنی کنترل ولو سامسون 3244

• سایز : 2/1 اینچ تا 6 اینچ (DN150 – DN15)
• فشار کاری PN40 – PN10: ( ANSIکلاس 150 تا 300 )
• محدوده دمایی: -196 تا +450 درجه سانتی‌گراد (-8/320تا +842 درجه فارنهایت)
• جنس بدنه: چدن (Cast Iron)، فولاد ریخته‌گری، استیل ضد زنگ (Stainless Steel)
• اکچویتورها: پنوماتیک (تیپ 3271 و 3277)، الکتریکی یا الکتروهیدرولیکی
• ضریب جریان: (KVS) 1/0 تا 160 (بسته به سایز شیر)
• اتصالات: فلنجی، رزوه‌ای یا جوشی

ویژگی‌های اضافی:

•  پوزیشنرهای دیجیتال یا آنالوگ مثل( SAMSON 3730 )
• آب‌بندی با بیلوز فلزی برای کاهش نشتی
• طراحی ضد کاویتاسیون و کاهش نویز
• قابلیت استفاده در سیستم‌های ایمنی (Safety Interlock)

کاربردهای کنترل ولو سامسون 3244

کنترل ولو 3244 به دلیل طراحی سه‌راهه و انعطاف‌پذیری در کنترل جریان، در صنایع زیر کاربرد دارد:

• نفت و گاز: تنظیم جریان در خطوط انتقال و پالایشگاه‌ها
• پتروشیمی: مدیریت سیالات شیمیایی و خورنده
• نیروگاه‌ها: کنترل بخار و آب در سیستم‌های گرمایش و سرمایش
• HVAC: تنظیم دما و جریان در سیستم‌های تهویه مطبوع
• تصفیه آب و فاضلاب: مدیریت جریان در فرآیندهای فیلتراسیون
• صنایع شیمیایی: کنترل دقیق جریان در فرآیندهای حساس

این شیر به‌ویژه در سیستم‌هایی که نیاز به ترکیب یا تقسیم جریان دارند (مثل سیستم‌های گرمایش مرکزی یا فرآیندهای شیمیایی) عملکردی بی‌نقص ارائه می‌دهد.

مزایای کنترل ولو سامسون 3244

1. کنترل دقیق جریان: طراحی سه‌راهه امکان تنظیم دقیق جریان‌های ورودی و خروجی را فراهم می‌کند.
2. مقاومت بالا: تحمل دماهای -196 تا +450 درجه سانتی‌گراد و فشار تا PN 40
3. انعطاف‌پذیری: قابلیت استفاده به‌صورت میکسینگ یا دایورتینگ با اکچویتورهای متنوع.
4. دوام طولانی: استفاده از مواد مقاوم (چدن، استیل ضد زنگ) و آب‌بندی بیلوز برای کاهش نشتی.
5. کاهش نویز و کاویتاسیون: طراحی بهینه برای کاربردهای پر سر و صدا و پر فشار.
6. نگهداری آسان: قطعات ماژولار و استاندارد که هزینه‌های تعمیر را کاهش می‌دهند.

نحوه نصب و راه‌اندازی کنترل ولو سامسون 3244

1. دانلود دیتاشیت: دیتاشیت محصول را از سایت سامسون یا نمایندگی‌های معتبر (مثل تجهیزات پالایش ویهان) دریافت کنید.
2. تطبیق مشخصات: مطمئن شوید سایز، فشار و جنس بدنه با نیازهای سیستم شما سازگار است.
3. انتخاب اکچویتور: اکچویتور پنوماتیک (تیپ 3271 یا 3277) یا الکتریکی را بر اساس سیگنال کنترلی انتخاب کنید.
4. اتصال پوزیشنر: پوزیشنر مثل( SAMSON 3730 ) را طبق استاندارد IEC 60534-6-1 نصب و کالیبره کنید.
5. تست سیستم: پس از نصب، سیستم را برای نشتی و عملکرد صحیح تست کنید.
6. کالیبراسیون: با استفاده از کنترلر یا PLC، شیر را برای دقت بهینه کالیبره کنید.
7. نصب در خط لوله:

           جهت جریان را با فلش روی بدنه شیر تطبیق دهید (برای میکسینگ یا دایورتینگ).

           از فلنج‌ها یا اتصالات مناسب برای نصب استفاده کنید.

نکته: برای محیط‌های با دمای بالا یا سیالات خورنده، از ژاکت گرمایش یا بیلوز فلزی استفاده کنید.

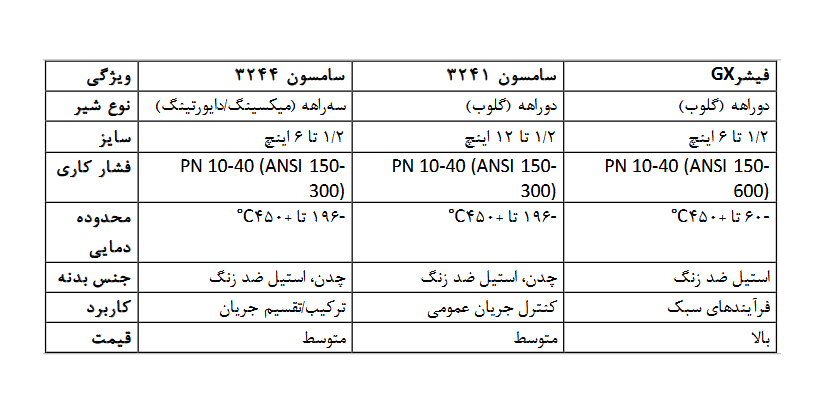

مقایسه کنترل ولو سامسون 3244 با مدل‌های مشابه:
