پوزیشنر سامسون 3730-3 چیست؟ راهنمای انتخاب و استعلام

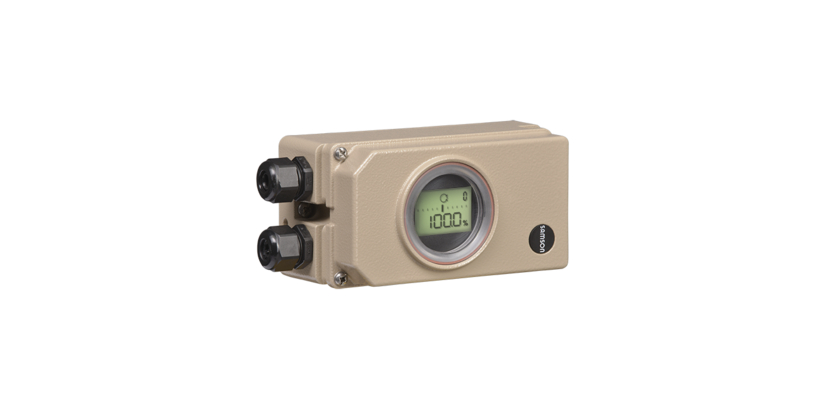

پوزیشنر سامسون 3730-3 یک موقعیت‌یاب الکتروپنوماتیکی برای کنترل موقعیت شیرهای دارای عملگر پنوماتیکی است. این تجهیز فرمان سیستم کنترل را با موقعیت واقعی شیر مقایسه می‌کند و با تنظیم فشار هوای عملگر، به قرارگرفتن شیر در موقعیت موردنظر کمک می‌کند.

اگر قصد خرید، تعویض یا استعلام این پوزیشنر را دارید، فقط نام «3730-3» برای انتخاب کافی نیست. کد کامل تجهیز، مشخصات عملگر، روش نصب و امکانات موردنیاز باید با یکدیگر تطبیق داده شوند. در این مقاله، اطلاعات لازم برای این بررسی را مرور می‌کنیم.

پوزیشنر سامسون 3730-3 چه کاری انجام می‌دهد؟

در یک شیر کنترل پنوماتیکی، عملگر با فشار هوا حرکت می‌کند. پوزیشنر وظیفه دارد موقعیت واقعی شیر را با فرمان دریافتی مقایسه و اختلاف آن‌ها را اصلاح کند.

Type 3730-3 فرمان ۴ تا ۲۰ میلی‌آمپر را دریافت می‌کند و از ارتباط HART نیز پشتیبانی می‌کند. این تجهیز در بازار با عنوان «آی توپی پوزیشنر سامسون» شناخته می‌شود، اما کار آن به تبدیل جریان الکتریکی به فشار هوا محدود نیست؛ بازخورد موقعیت و کنترل حرکت شیر نیز بخشی از عملکرد آن است.

برای مشاهده صفحه این تجهیز، به پوزیشنر سامسون مدل 3-3730 مراجعه کنید.

ارتباط HART چه کاربردی دارد؟

در این مدل، ارتباط دیجیتال HART روی حلقه سیگنال ۴ تا ۲۰ میلی‌آمپر قرار می‌گیرد. استفاده از ابزار ارتباطی سازگار، امکان دسترسی به تنظیمات و اطلاعات تجهیز را فراهم می‌کند.

وجود HART به‌تنهایی به این معنا نیست که هر کارت PLC یا DCS می‌تواند تمام اطلاعات پوزیشنر را بخواند. قابلیت کارت، ابزار ارتباطی و فایل معرفی دستگاه باید بررسی شود. نسخه نرم‌افزاری تجهیز نیز در انتخاب فایل مناسب اهمیت دارد.

در استعلام مشخص کنید که فقط کنترل با سیگنال آنالوگ لازم است یا ارتباط HART با سیستم موجود نیز باید برقرار شود. نام سیستم کنترل و ابزار پیکربندی فعلی را هم اعلام کنید.

تفاوت Type 3730-3 و TROVIS 3730-3 را جدی بگیرید

شباهت نام دو تجهیز، دلیل یکسان‌بودن تمام مشخصات آن‌ها نیست. SAMSON برای Type 3730-3 و TROVIS 3730-3 دیتاشیت‌های جداگانه منتشر کرده است:

این راهنما بر Type 3730-3 تمرکز دارد. اگر روی پلاک تجهیز عبارت TROVIS درج شده است، انتخاب و جایگزینی باید با سند همان نسخه بررسی شود.

هنگام درخواست قیمت، عکس واضح پلاک و کد کامل را ارسال کنید. عکس ظاهر دستگاه یا نوشتن «سری 3730» برای تعیین نسخه دقیق کافی نیست.

سازگاری پوزیشنر با عملگر چگونه بررسی می‌شود؟

Type 3730-3 برای کاربردهای خطی و دورانی، روش‌های اتصال مشخصی دارد؛ اما سازگاری آن به کیت نصب، محدوده حرکت و مشخصات عملگر وابسته است.

برای عملگر دوطرفه، آرایش پنوماتیکی و نیاز به تقویت‌کننده معکوس‌کننده فشار باید مطابق راهنمای سازنده بررسی شود. نباید فرض کرد همان مجموعه نصب و اتصالات یک عملگر تک‌طرفه برای عملگر دوطرفه نیز کافی است.

پیش از سفارش، این چهار موضوع را روشن کنید:

• حرکت عملگر خطی است یا دورانی؟

• عملگر تک‌طرفه است یا دوطرفه؟

• کورس حرکت یا زاویه چرخش موردنیاز چقدر است؟

• پوزیشنر با چه براکت، اهرم و اتصالاتی نصب می‌شود؟

اگر قرار است فقط پوزیشنر قدیمی تعویض شود، عکس مجموعه نصب‌شده را نیز کنار عکس پلاک بفرستید. این کار کمک می‌کند اقلام نصب موجود و قطعات موردنیاز از یکدیگر تفکیک شوند.

کدام امکانات باید جداگانه در استعلام ذکر شوند؟

امکانات اختیاری را نباید جزو تجهیزات ثابت تمام نسخه‌ها فرض کرد. برای مثال، ترانسمیتر آنالوگ موقعیت، کنتاکت حدی القایی، شیر برقی و حسگر موقعیت خارجی در اسناد این خانواده به‌عنوان گزینه‌های قابل انتخاب معرفی شده‌اند.

به‌ویژه ورودی فرمان ۴ تا ۲۰ میلی‌آمپر با خروجی مستقل بازخورد موقعیت یکسان نیست. اگر سیستم شما به خروجی آنالوگ موقعیت نیاز دارد، وجود آن را در کد تجهیز و پیشنهاد فروشنده بررسی کنید.

تأییدیه محیط انفجاری و الزامات ایمنی عملکردی نیز دو موضوع متفاوت‌اند. نام مدل به‌تنهایی اثبات نمی‌کند که یک تجهیز مشخص برای هر ناحیه خطرناک یا هر کاربرد SIL مناسب است؛ مدارک و محدودیت‌های همان نسخه باید بررسی شوند.

چک‌لیست استعلام پوزیشنر سامسون 3730-3

برای دریافت پیشنهاد قابل‌مقایسه، اطلاعات زیر را تا حد امکان آماده کنید:

اگر بعضی اطلاعات در دسترس نیست، آن‌ها را «نامشخص» اعلام کنید. حدس‌زدن کد یا انتخاب گزینه‌ای مشابه، می‌تواند باعث دریافت پیشنهاد نامناسب شود.

هنگام مقایسه قیمت چه چیزهایی را بررسی کنیم؟

مقایسه قیمت زمانی مفید است که محدوده تأمین و مشخصات پیشنهادها یکسان باشد. در هر پیشنهاد، کد کامل، وضعیت کالا، اقلام همراه، مدارک قابل‌ارائه، زمان تحویل و شرایط ضمانت را به‌صورت مکتوب بررسی کنید.

برای نمونه، پیشنهاد «پوزیشنر تنها» با پیشنهاد «پوزیشنر همراه کیت نصب، بلوک اتصال و لوازم موردنیاز» الزاماً قابل‌مقایسه مستقیم نیست.

همچنین مشخص کنید سفارش برای جایگزینی تجهیز موجود است یا نصب روی مجموعه‌ای جدید. در حالت جایگزینی، تطبیق با نصب فعلی اهمیت بیشتری دارد؛ در انتخاب جدید، مشخصات کامل شیر و عملگر باید از ابتدا بررسی شود.

پیش از نصب و راه‌اندازی چه نکاتی اهمیت دارند؟

نصب صحیح مکانیکی، اتصال هوای ابزار دقیق، سیم‌کشی و تنظیمات باید با راهنمای همان نسخه تطبیق داده شوند. اعلام یک فشار هوای ثابت یا روش تنظیم واحد برای تمام عملگرها مناسب نیست.

فرایند مقداردهی اولیه پوزیشنر می‌تواند باعث حرکت شیر شود. اجرای آن روی تجهیز متصل به فرایند، بدون بررسی شرایط بهره‌برداری و مجوز لازم، اقدام مناسبی نیست. راه‌اندازی باید توسط فرد صلاحیت‌دار و مطابق دستورالعمل سازنده و رویه محل انجام شود.

این مقاله راهنمای انتخاب و آماده‌سازی استعلام است؛ ترتیب دکمه‌ها یا دستورالعمل کالیبراسیون یک تجهیز مشخص را تعیین نمی‌کند.

پرسش‌های متداول

آیا 3730-3 روی کنترل ولو سامسون 3241 نصب می‌شود؟

نام بدنه شیر به‌تنهایی برای تأیید نصب کافی نیست. مدل عملگر، کورس، روش اتصال و کیت نصب باید بررسی شوند. اگر استعلام شما شامل کل مجموعه شیر است، راهنمای استعلام کنترل ولو سامسون 3241 به آماده‌سازی اطلاعات مکمل کمک می‌کند.

آیا همه نسخه‌ها خروجی فیدبک ۴ تا ۲۰ میلی‌آمپر دارند؟

خیر؛ نباید وجود خروجی مستقل موقعیت را فقط از روی نام مدل یا ورودی فرمان نتیجه گرفت. این قابلیت باید در مشخصات نسخه پیشنهادی تأیید شود.

برای تعویض پوزیشنر، عکس پلاک کافی است؟

عکس پلاک نقطه شروع مناسبی است، اما عکس نصب فعلی، مشخصات عملگر و امکانات موردنیاز نیز به بررسی دقیق‌تر کمک می‌کنند. اگر هدف رفع خرابی است، علائم خطا و شرایط وقوع آن را هم توضیح دهید.

آیا کد مشابه برای جایگزینی قابل قبول است؟

شباهت کد یا ظاهر، به‌تنهایی کافی نیست. تفاوت در گزینه‌ها، تأییدیه‌ها و اقلام نصب باید پیش از قبول جایگزین مشخص شود.

استعلام پوزیشنر سامسون از تجهیزات پالایش ویهان

برای شروع استعلام، عکس پلاک پوزیشنر و عملگر، تصویر مجموعه نصب‌شده و نیازهای اصلی سفارش را آماده کنید. سپس از طریق صفحه تماس تجهیزات پالایش ویهان برای بررسی مشخصات و شرایط تأمین اقدام کنید.

برای مشاهده سایر محصولات این گروه نیز می‌توانید به دسته پوزیشنرهای سامسون مراجعه کنید. انتخاب نهایی باید بر اساس مشخصات تجهیز و نیاز واقعی نصب انجام شود.
